Как замерить мансардное окно для Р-ЛАЙТ
Как снять две пары размеров проёма, проверить глубину рамы и угол наклона мансардного окна для системы Р-ЛАЙТ.
Р‑ЛАЙТ предназначена для мансардного окна и измеряется иначе, чем обычная рулонная штора. По нашей рабочей схеме нужны не одна ширина и высота, а два комплекта размеров проёма: максимально близко к стеклу и максимально близко к краю рамы. Кроме того, проверяют глубину и угол наклона крыши.
Сначала проверьте применимость системы
- окно должно быть мансардным, расположенным в наклонной плоскости;
- угол наклона по нашей рабочей схеме находится в диапазоне от 30 до 90 градусов включительно;
- глубина проёма рамы составляет не менее 40 мм;
- внутри проёма нет ручки, вентиляционного клапана или другого препятствия, которое конфликтует с системой.
Если один из пунктов не выполняется, не подгоняйте размеры. Сначала уточните другую систему или вариант крепления.
Что понадобится
- жёсткая металлическая рулетка;
- линейка или глубиномер;
- уровень либо приложение для предварительной оценки угла;
- лист с четырьмя отдельными полями размеров;
- телефон для фотографий рамы и маркировки окна.
Шаг 1. Сфотографируйте окно
Сделайте общий снимок строго спереди, затем боковой профиль проёма, верхнюю и нижнюю часть рамы, ручку и маркировочную табличку окна. Фотографии не заменяют размеры, но показывают форму откоса и возможные препятствия.
Шаг 2. Измерьте проём возле стекла

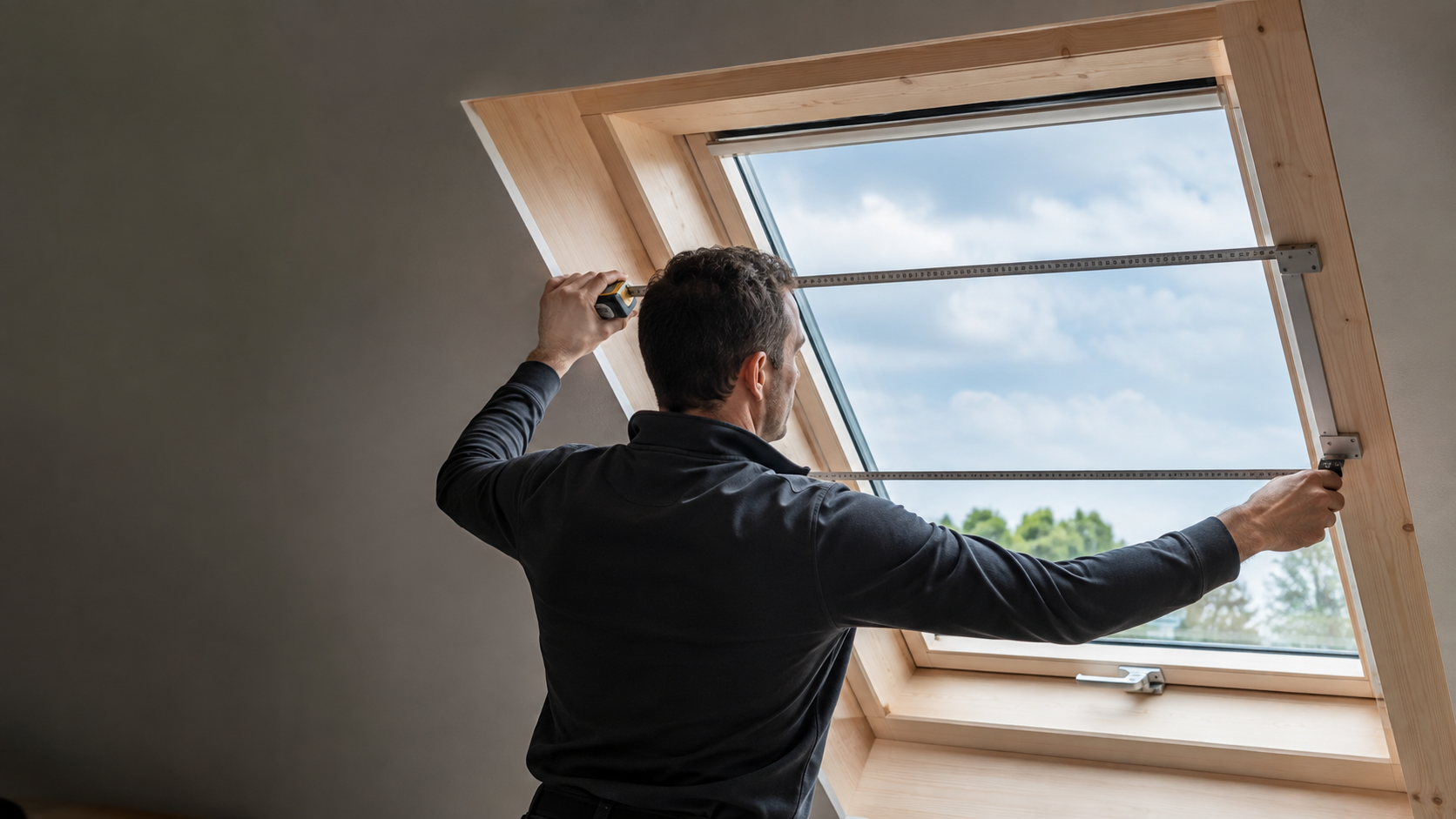

Расположите рулетку максимально близко к плоскости стекла. Измерьте ширину между боковыми поверхностями проёма и высоту между верхней и нижней поверхностями в этой же глубине. Не ведите рулетку по диагонали и не переносите точку измерения на внешний край рамы.
Запишите как отдельную пару: «у стекла, ширина» и «у стекла, высота».
Шаг 3. Измерьте проём у края рамы
Повторите измерение максимально близко к внутреннему краю рамы со стороны помещения. Снова запишите ширину и высоту. Из-за наклонных боковых поверхностей эти числа могут отличаться от размеров возле стекла, и именно поэтому мы просим передать обе пары.
Не усредняйте результаты и не выбирайте самостоятельно меньшую пару. Производству нужны четыре исходных размера.
Шаг 4. Проверьте глубину
Измерьте расстояние от края рамы до стекла перпендикулярно плоскости окна. Минимальная глубина по схеме Р‑ЛАЙТ составляет 40 мм. Проверьте её слева и справа, особенно если откос имеет скос или ступеньку.
Шаг 5. Определите угол наклона
Наша рабочая схема допускает установку при угле крыши от 30 до 90 градусов. Значение меньше 30 градусов или положение за вертикалью отмечено как недопустимое. Домашнее приложение даёт предварительную оценку; при результате рядом с границей угол лучше подтвердить инструментом или замерщиком.
Как оформить бланк
- Марка и модель мансардного окна, если читается табличка.
- Ширина проёма у стекла, мм.
- Высота проёма у стекла, мм.
- Ширина проёма у края рамы, мм.
- Высота проёма у края рамы, мм.
- Минимальная глубина рамы, мм.
- Угол наклона, градусы.
- Расположение ручки и препятствий.
Что ещё проверить
- открывается ли окно на полный рабочий угол;
- не выступает ли ручка в зону будущей системы;
- одинакова ли форма проёма сверху и снизу;
- нет ли съёмной облицовки, вентиляционного блока или датчика;
- доступно ли место для монтажа по всему периметру.
Типичные ошибки
- записать только размер стекла;
- смешать ширину у стекла с высотой у края рамы;
- усреднить две разные пары;
- измерить глубину вдоль наклонной поверхности вместо перпендикуляра;
- не проверить угол крыши;
- не сфотографировать ручку и маркировку окна.
Самопроверка перед отправкой
В бланке должны быть четыре размера проёма, отдельная глубина и угол. Все линейные значения укажите в миллиметрах. На фотографиях должны быть видны точки, к которым прикладывалась рулетка. Если две противоположные стороны заметно различаются или рама повреждена, самостоятельный заказ лучше остановить.
Когда нужен профессиональный замер
Он обязателен при нестандартной облицовке, сложной форме проёма, результате глубины около 40 мм, угле около границы диапазона, встроенном электроприводе окна или невозможности безопасно дотянуться до верхней части. Не работайте на неустойчивой опоре под наклонным стеклом.
Связанные материалы
Действующая карточка системы находится в каталоге: рулонная штора Р‑ЛАЙТ для мансардного окна. Перед заказом сравните четыре записанных размера и фотографии рамы с требованиями этой системы.
Частые вопросы
Почему нужно измерять проём дважды?
Боковые поверхности мансардной рамы могут быть наклонными. Размер возле стекла и возле края рамы описывают разную глубину и вместе нужны для проверки изделия.
Можно ли заказать по модели окна без замера?
Маркировка полезна для идентификации, но схема мы просим передать фактические размеры конкретного проёма.
Подойдёт ли Р‑ЛАЙТ для почти горизонтального окна?
По официальной схеме допустим угол от 30 до 90 градусов. При меньшем угле эту систему не заказывают без отдельного технического подтверждения.
Основание инструкции
Подтверждены две пары размеров проёма, минимальная глубина 40 мм и диапазон наклона 30–90 градусов. Проверено 08.09.2026.
