Как замерить рулонную штору UNI-1
Замер UNI-1 по рёбрам штапика: ширина, высота, глубина штапика, форма профиля и проверка открывания створки.
UNI-1 ставят на створку пластикового окна. Короб закрывает вал, а плоские направляющие располагаются возле стекла. Для заказа нужны ширина, высота и глубина штапика. Замер UNI-2 для этой конструкции не подходит.
Что потребуется
- металлическая рулетка;
- линейка для глубины штапика;
- фотография окна прямо;
- крупный снимок штапика сбоку;
- фотография открытой створки рядом с откосом.

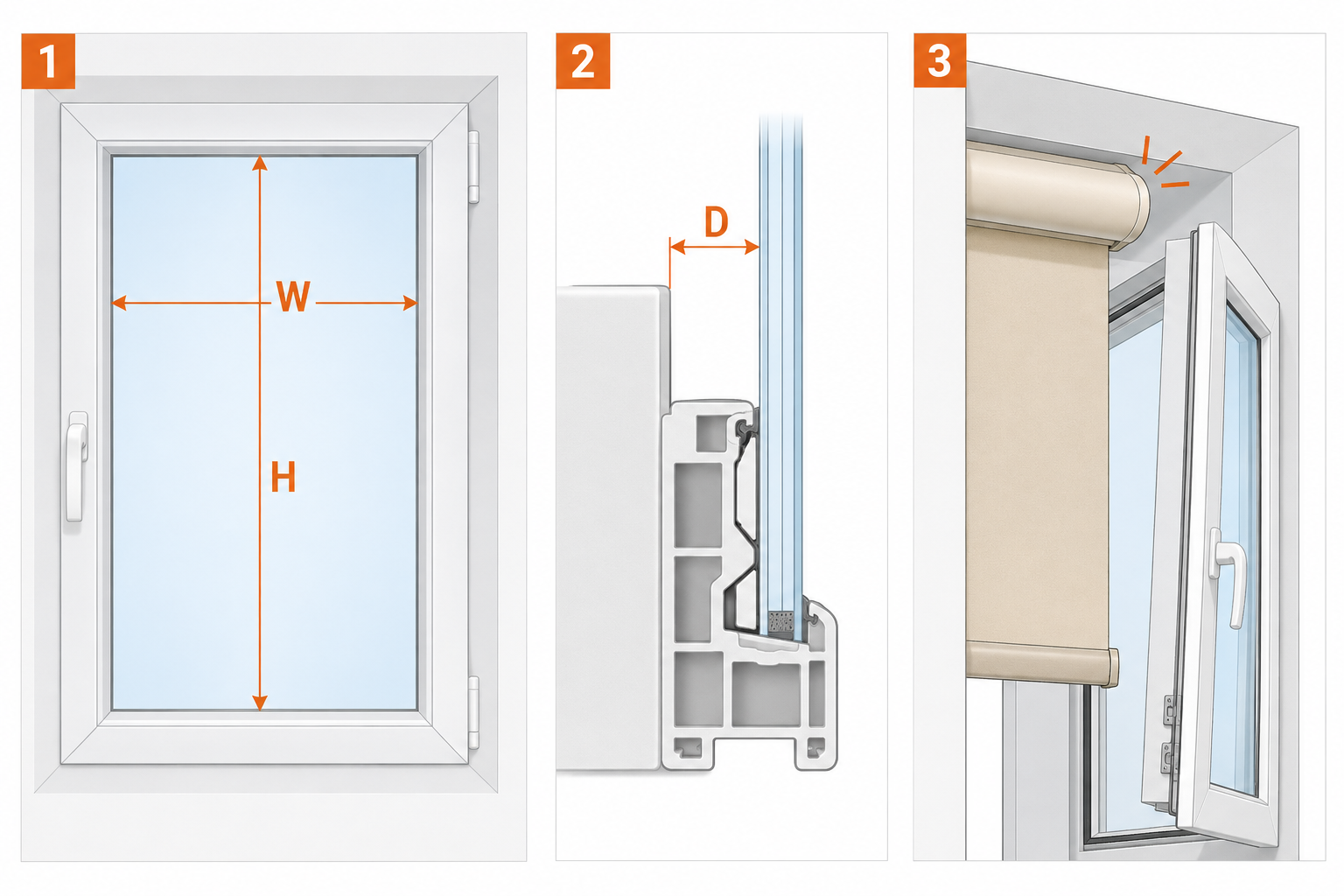

Шаг 1. Измерьте ширину
Ширину снимайте между рёбрами, то есть внутренними углами левого и правого штапика. Замер можно выполнить по нижнему или верхнему краю рамы. Запишите размер каждой створки отдельно.
Шаг 2. Измерьте высоту
В верхней части поставьте рулетку на ребро штапика. Внизу доведите её до стыка штапика и рамы. Высоту разрешено измерять по правому или левому краю, но рулетка должна идти прямо.
Шаг 3. Измерьте глубину штапика
Глубина штапика равна перпендикулярному расстоянию от поверхности рамы до стекла. Минимальная глубина для монтажа по нашей рабочей схеме составляет 3 мм. При глубине от 3 до 6 мм используют плоскую высокую направляющую. Окончательную совместимость подтверждают по фотографии профиля.
Шаг 4. Проверьте форму штапика
Фигурный, скошенный или округлый штапик может не дать установить направляющую по стандартной схеме. Одного фронтального фото мало: снимите профиль сбоку и приложите линейку.
Шаг 5. Проверьте открывание
Короб UNI-1 может упираться в откос и уменьшать угол открывания створки. Откройте окно полностью и в режиме проветривания. Если места мало, не корректируйте размеры самостоятельно, нужна консультация.
Важное ограничение по соседним створкам
Изделия UNI-1 нельзя выровнять на соседних створках одним общим размером по высоте. Каждую створку измеряют отдельно. По нашим техническим данным система также уменьшает видимую часть стекла примерно на 60 мм сверху и на 20 мм по краям. Учтите это до заказа, особенно на узких окнах.
Что передать менеджеру
- ширину по рёбрам штапика, мм;
- высоту от верхнего ребра до нижнего стыка, мм;
- глубину штапика, мм;
- сторону управления;
- фотографии окна, штапика и откоса;
- количество отдельных створок.
Типичные ошибки
- измерить по стыкам штапика и рамы, как для UNI-2;
- не передать глубину штапика;
- выровнять соседние изделия одной высотой;
- измерить только стекло;
- не проверить короб при открытой створке;
- скрыть фигурную форму штапика на фотографии.
Частые вопросы
Чем замер UNI-1 отличается от UNI-2?
У UNI-1 и UNI-2 различаются направляющие и требования к штапику. Значения из одной инструкции нельзя переносить в другую.
Какая глубина штапика нужна для UNI-1?
По нашей рабочей схеме минимальная глубина начинается от 3 мм, но форму и монтажную поверхность мы всё равно проверяем по фотографии.
Можно сделать одну общую высоту для соседних створок?
Каждую створку измеряют отдельно. Единый визуальный уровень согласуем после проверки всех размеров и типа открывания.
